產品簡述(Product Profile)

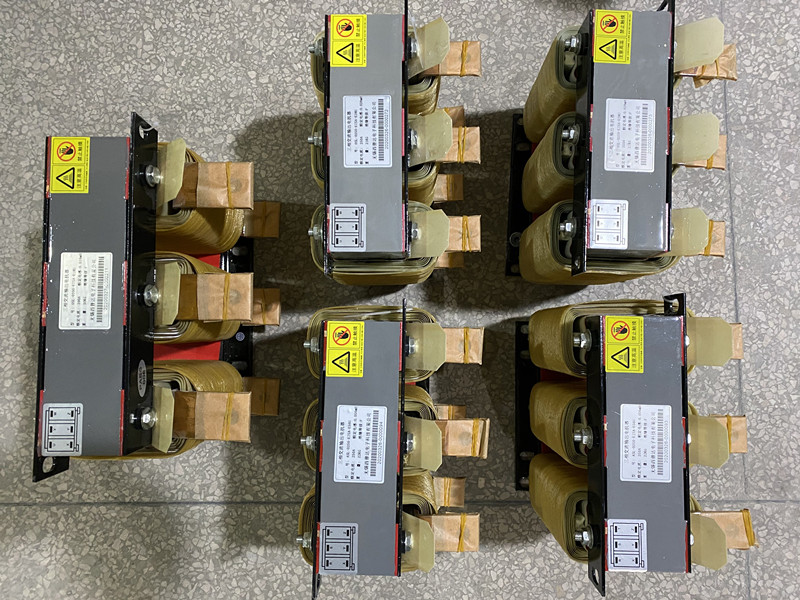

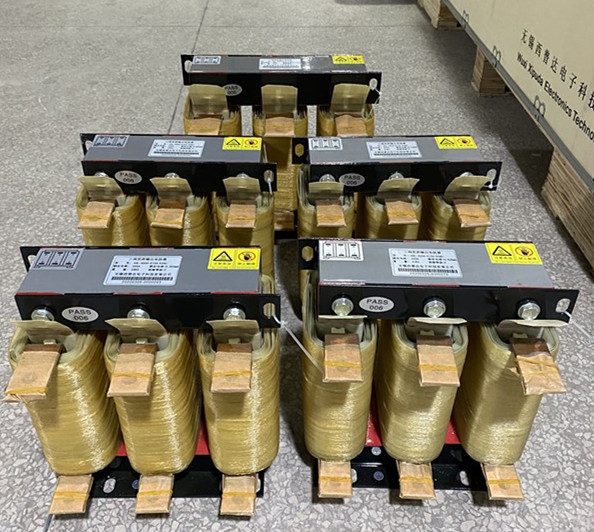

OSL系列三相輸出電抗器產品安裝在變頻器輸出端,用于限制變頻器與電機連接電纜的容性充電電流,鈍化變頻器輸出的PWM波的電壓上升率。
1.降低電機的噪音,降低渦流損耗。
2.降低輸入高次諧波造成的漏電流。
3.用于平滑濾波,降低順變電壓dv/dt。延長電機壽命。
4.保護變頻器內部的功率開關器件。
產品特點(Product Features)
1.額定工作電壓: 220VA
C- 1140VAC 50/60Hz
2.額定工作電流: 5A至1600A @40°C
3.抗電強度: 鐵芯-繞組3000VAC/50HZ/5mA/10s無飛弧擊穿(工廠測試)
4.絕緣電阻: 鐵芯-繞組1000VDC絕緣阻值≥100MΩ
5.電抗器噪音:小于80dB (與電抗器水平距離點1米測試)
6.防護等級: IP00
7.絕緣等級: F級以上
8.最大電流: 1. 5X額定電流,持續60S
9.溫升:≤85K
10.載波頻率: 2-8KHz
11.產品執行標準: IEC60076; GB19212. 1-2008; GB19212. 21-2007; GB1094. 6-2011
應用(Application)
1.將dv/dt限制到500V/us
2.將電機端子上的電壓限制到: 1000V到400V~ (rms值) 1150V到460V~ (rms值)
3.打開濾波器與電機之間的接觸器所引起的濾波器干擾
4.減小電機接地泄露電流
使用環境條件Environmental conditions
1.海拔高度不超過2000米
2.耐溫等級F級(155°C) 以上。
3.運行環境溫度-25°C ~+45°C,相對濕度不超過90%。
4.周圍無有害氣體,無易燃易爆物品,應有良好的通風條件。
