XPD3000系列矢量變頻器
產品簡介
XPD3000系列變頻器是西普達推出的一款全新產品,它應用先進的空間電壓矢量SPWM控制技術,采用高性能的功率模塊和DSP芯片,內置電流控制環,外置支持多種擴展IO板卡,PG卡(ABZ信號,補碼形式和差分形式)和多種擴展通信板卡(擴展MODBUS,PROFIBUS DP,CANOPEN)。XPD3000系列變頻器在控制和調節三相交流異步電機的轉矩和速度、低速高轉矩輸出具有良好的動態特性、超強的過載能力,滿足客戶對高品質、高可靠的產品要求。適用于風機、泵類和一般機械負載場合的矢量變頻器。
V/F控制:1HZ 150% 轉矩(調速范圍60:1)
開環矢量控制:0.5HZ 150% (調速范圍100:1)
符合用途的瞬時停電措施
轉速追蹤功能,最符合風機、鼓風機等裝有旋轉體的流體機械。
瞬停不停功能,膠片生產線等的停電處理措施,可以省去UPS(不間斷電源)等特殊設備,檢測到低電壓的自動進行瞬時停電補償。
節能控制技術
使用變頻器的節能控制,可以實現感應電機的高效率運行,源于變頻器驅動的高效率控制。
調試便捷
使用用途選擇功能,只需要選擇機械用途,即可自動設定最適宜的參數,無需繁瑣的參數設定??煽s短試運行時間。
雙重額定功能,G/P合一使機械更趨小型化。
采用一臺變頻器,即可選擇輕載(120%)、重載(150%)雙重規格,根據電機的用途有時候可使用小一檔容量的變頻器。
確實可靠的制動功能
提供了三種制動方式,可供用戶選擇:直流制動,磁通制動,能耗制動。
使用過勵磁制動功能,無制動電阻也能緊急制動。
擴展了內置能耗動功能,無制動電阻也能緊急制動。
擴展了內置能耗制動IGBT的容量,若增加制動電阻可以增加更大的制動能力。

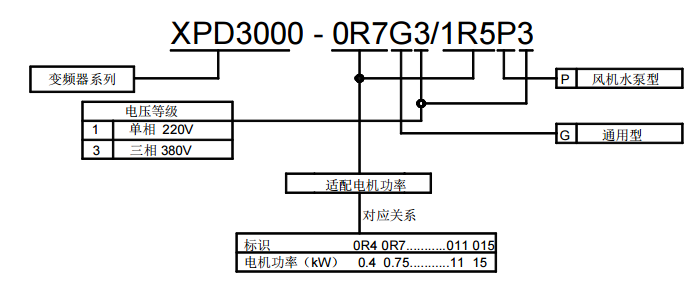

西普達XPD3000型高性能矢量變頻器 三相380V、G/P合一 | ||||||
序號 | 型號 | 適配電機(KW) G型/P型 | 電流(A)G型/P型 | 外型尺寸高*寬*厚 | 備注 | |
1 | XPD3000-1R5G3/2R2P3 | 1.5/2.2 | 3.8/5.5 | 225*110*170 | 塑殼 | |
2 | XPD3000-2R2G3/4R0P3 | 2.2/4.0 | 5.5/9.0 | 塑殼 | ||
3 | XPD3000-4R0G3/5R5P3 | 4.0/5.5 | 9.0/13 | 265*130*190 | 塑殼 | |
4 | XPD3000-5R5G3/7R5P3 | 5.5/7.5 | 13/17 | 塑殼 | ||
5 | XPD3000-7R5G3/011P3 | 7.5/11 | 17/25 | 312*155*201 | 塑殼 | |
6 | XPD3000-011G3/015P3 | 11/15 | 25/30 | 390*205*211 | 塑殼 | |
7 | XPD3000-015G3/018P3 | 15/18.5 | 30/38 | 塑殼 | ||
8 | XPD3000-018G3/022P3 | 18.5/22 | 38/45 | 480*250*243 | 鐵殼壁掛 | |
9 | XPD3000-022G3/030P3 | 22/30 | 45/60 | 鐵殼壁掛 | ||
10 | XPD3000-030G3/037P3 | 30/37 | 60/76 | 530*280*243 | 鐵殼壁掛 | |
11 | XPD3000-037G3/045P3 | 37/45 | 76/91 | 605*310*298 | 鐵殼壁掛 | |
12 | XPD3000-045G3/055P3 | 45/55 | 91/112 | 鐵殼壁掛 | ||
13 | XPD3000-055G3/075P3 | 55/75 | 112/150 | 660*340*323 | 鐵殼壁掛 | |
14 | XPD3000-075G3/090P3 | 75/90 | 150/176 | 745*380*348 | 鐵殼壁掛 | |
15 | XPD3000-090G3/110P3 | 90/110 | 176/210 | 鐵殼壁掛 | ||
16 | XPD3000-110G3/132P3 | 110/132 | 210/253 | 835*480*368 | 鐵殼壁掛 | |
17 | XPD3000-132G3/160P3 | 132/160 | 253/304 | 鐵殼壁掛 | ||
18 | XPD3000-160G3/185P3 | 160/185 | 304/350 | 1360*600*460 | 柜機 | |
19 | XPD3000-185G3/200P3 | 185/200 | 350/377 | 柜機 | ||
20 | XPD3000-200G3/220P3 | 200/220 | 377/415 | 柜機 | ||
21 | XPD3000-220G3/250P3 | 220/250 | 415/465 | 1460*680*480 | 柜機 | |
22 | XPD3000-250G3/280P3 | 250/280 | 465/520 | 柜機 | ||
23 | XPD3000-280G3/315P3 | 280/315 | 520/585 | 柜機 | ||
24 | XPD3000-315G3/355P3 | 315/355 | 585/650 | 1560*780*500 | 柜機 | |
25 | XPD3000-355G3/400P3 | 355/400 | 650/720 | 柜機 | ||
26 | XPD3000-400G3/450P3 | 400/450 | 720/820 | 1660*840*520 | 柜機 | |
27 | XPD3000-450G3/500P3 | 450/500 | 820/890 | 柜機 | ||
28 | XPD3000-500G3/560P3 | 500/560 | 890/1000 | 1760*1000*560 | 柜機 | |
29 | XPD3000-560G3/630P3 | 560/630 | 1000/1120 | 柜機 |
